主要作用：
安全閥在系統中起安全保護作用。當系統壓力超過規定值時，安全閥打開，將系統中的一部分氣體/流體排入大氣/管道外，使系統壓力不超過允許值，從而保證系統不因壓力過高而發生事故。
技術名詞：
公稱壓力：表示安全閥在常溫狀態下的最高許用壓力，高溫設備用的安全閥不應考慮高溫下材料許用應力的降低。安全閥是按公稱壓力標準進行設計制造的。
開啟壓力：也叫額定壓力或整定壓力，是指安全閥閥瓣在運行條件下開始升起時的進口壓力，在該壓力下，開始有可測量的開啟高度，介質呈可由視覺或聽覺感知的連續排放狀態。
排放壓力：閥瓣達到規定開啟高度時的進口壓力。排放壓力的上限需服從國家有關標準或規范的要求。
超過壓力：排放壓力與開啟壓力之差，通常用開啟壓力的百分?jǐn)?shù)來表示。
回座壓力：排放后閥瓣重新與閥座接觸，即開啟高度變?yōu)榱銜r(shí)的進口壓力。
啟閉壓差：開啟壓力與回座壓力之差，通常用回座壓力與開啟壓力的百分比表示，只有當開啟壓力很低時采用二者壓力差來表示。
背壓力：安全閥出口處的壓力。
額定排放壓力：標準規定排放壓力的上限值。
密封試驗壓力：進行密封試驗的進口壓力，在該壓力下測量通過關閉件密封面的泄漏率。
開啟高度：閥瓣離開關閉位置的實際升程。
流道面積：指閥瓣進口端到關閉件密封面間流道的最小截面積，用來計算無任何阻力影響時的理論排量。
流道直徑：對應用于流道面積的直徑。
簾面積：當閥瓣在閥座上方時，在其密封面之間形成的圓柱面形或圓錐面形通道面積。
排放面積：閥門排放時流體通道的最小截面積。對于全啟示安全閥，排放面積等于流道面積;對于微啟式安全閥，排放面積等于簾面積。
理論排量：是流道截面積與安全閥流道面積相等的理想噴管的計算排量。
排量系數：實際排量與理論排量的比值。
額定排量系數：排量系數與減低系數(取0.9)的乘積。
額定排量：指實際排量中允許作為安全閥適用基準的那一部分。
當量計算排量：指壓力、溫度、介質性質等條件與額定排量的適用條件相同時，安全閥的計算排量。
頻跳：安全閥閥瓣迅速異常地來回運動，在運動中閥瓣接觸閥座。
顫振：安全閥閥瓣迅速異常地來回運動，在運動中閥瓣不接觸閥座。
操作方法：
開啟壓力的調整:
①安全閥出廠前，應逐臺調整其開啟壓力到用戶要求的整定值。若用戶提出彈簧工作壓力級，則按一般應按壓力級的下限值調整出廠。
?、谑褂谜咴趯踩y安裝到被保護設備上之前或者在安裝之前，必須在安裝現場重新進行調整，以確保安全閥的整定壓力值符合要求。
?、墼阢懪谱⒚鞯膹椈晒ぷ鲏毫?jí)范圍內，通過旋轉調整螺桿改變彈簧壓縮量，即可對開啟壓力進行調節。
?、茉谛D(zhuǎn)調整螺桿之前，應使閥進口壓力降低到開啟壓力的 90%以下，以防止旋轉調整螺桿時閥瓣被帶動旋轉，以致?lián)p傷密封面。
?、轂楸ＷC開啟壓力值準確，應使調整時的介質條件，如介質種類、溫度等盡可能接近實際運行條件。介質種類改變，特別是當介質聚積態不同時(例如從液相變?yōu)闅庀?，開啟壓力常有所變化。工作溫度升高時，開啟壓力一般有所降低。故在常溫下調整而用于高溫時，常溫下的整定壓力值應略高于要求的開啟壓力值。高到什么程度與閥門結構和材質選用都有關系，應以制造廠的說明為根據。
⑥常規安全閥用于固定附加背壓的場合，當在檢驗后調整開啟壓力時(此時背壓為大氣壓)，其整定值應為要求的開啟壓力值減去附加背壓值。
排放和回座壓力的調整：
?、僬{(diào)整閥門排放壓力和回座壓力，必須進行閥門達到全開啟高度的動作試驗，因此，只有在大容量的試驗裝置上或者在安全閥安裝到被保護設備上之后才可能進行。其調整方法依閥門結構不同而不同。
?、趯?duì)于帶反沖盤和閥座調節圈的結構，是利用閥座調節圈來進行調節。擰下調節圈固定螺釘，從露出的螺孔伸人一根細鐵棍之類的工具，即可撥動調節圈上的輪齒，使調節圈左右轉動。當使調節圈向左作逆時針?lè)较蛐D(zhuǎn)時，其位置升高，排放壓力和回座壓力都將有所降低。反之，當使調節圈向右作順時針?lè)较蛐D(zhuǎn)時，其位置降低，排放壓力和回座壓力都將有所升高。每一次調整時，調節：圈轉動的幅度不宜過大(一般轉動數齒即可)。每次調整后都應將固定螺釘擰上，使其端部位于調節圈兩齒之間的凹槽內，既能防止調節圈轉動，又不對調節圈產生徑向壓力。為了安全起見，在撥動調節圈之前，應使安全閥進口壓力適當降低(一般應低于開啟壓力的90%)，以防止在調整時閥門突然開啟，造成事故。
?、蹖?duì)于具有上、下調節圈(導向套和閥座上各有一個調節圈)的結構，其調整要復雜一些。閥座調節圈用來改變閥瓣與調節圈之間通道的大小，從而改變閥門初始開啟時壓力在閥瓣與調節圈之間腔室內積聚程度的大小。當升高閥座調節圈時，壓力積聚的程度增大，從而使閥門比例開啟的階段減小而較快地達到突然的急速開啟。因此，升高閥座調節圈能使排放壓力有所降低。應當注意的是，閥座調節圈亦不可升高到過分接近閥瓣。那樣，密封面處的泄漏就可能導致閥門過早地突然開啟，但由于此時介質壓力還不足以將閥瓣保持在開啟位置，閥瓣隨即又關閉，于是閥門發生頻跳。閥座調：《圈主要用來縮小閥門比例，開啟的階段和調節排放壓力，同時也對回座壓力有所影響。
上調節圈用來改變流動介質在閥瓣下側反射后折轉的角度，從而改變流體作用力的大小，以此來調節回座壓力。升高上調節圈時，折轉角減小，流體作用力隨之減小，從而使回座壓力增高。反之，當降低上調節圈時，回座壓力降低。當然，上調節圈在改變回座壓力的同時，也影響到排放壓力，即升高上調節圈使排放壓力有所升高，降低上調節圈使排放壓力有所降低，但其影響程度不如回座壓力那樣明顯。
安全閥鉛封：
安全閥調整完畢，應加以鉛封，以防止隨便改變已調整好的狀況。當對安全閥進行整修時，在拆卸閥門之前應記下調整螺桿和調節圈的位置，以便于修整后的調整工作。重新調整后應再次加以鉛封。
常見故障
排放后閥瓣不回座：這主要是彈簧彎曲閥桿、閥瓣安裝位置不正或被卡住造成的。應重新裝配。
泄漏：在設備正常工作壓力下，閥瓣與閥座密封面之間發生超過允許程度的滲漏。其原因有：閥瓣與閥座密封面之間有臟物。可使用提升扳手將閥開啟幾次，把臟物沖去;密封面損傷。應根據損傷程度，采用研磨或車削后研磨的方法加以修復;閥桿彎曲、傾斜或杠桿與支點偏斜，使閥芯與閥瓣錯位。應重新裝配或更換;彈簧彈性降低或失去彈性。應采取更換彈簧、重新調整開啟壓力等措施。
[span]到規定壓力時不開啟：造成這種情況的原因是定壓不準。應重新調整彈簧的壓縮量或重錘的位置;閥瓣與閥座粘住。應定期對安全閥作手動放氣或放水試驗;杠桿式安全閥的杠桿被卡住或重錘被移動。應重新調整重錘位置并使杠桿運動自如。[span]
排氣后壓力繼續上升：這主要是因?yàn)檫x用的安全閥排量小于設備的安全泄放量，應重新選用合適的安全閥;閥桿中線不正或彈簧生銹，使閥瓣不能開到應有的高度，應重新裝配閥桿或更換彈簧;排氣管截有不夠，應采取符合安全排放面積的排氣管。
閥瓣頻跳或振動：主要是由于彈簧剛度太大。應改用剛度適當?shù)膹椈?調節圈調整不當，使回座壓力過高。應重新調整調節圈位置;排放管道阻力過大，造成過大的排放背壓。應減小排放管道阻力。
不到規定壓力開啟：主要是定壓不準;彈簧老化彈力下降。應適當旋緊調整螺桿或更換彈簧。
選用原則
1、蒸汽鍋爐安全閥，一般選用敞開全啟式彈簧安全閥0490系列;
2、液體介質用安全閥，一般選用微啟式彈簧安全閥0485系列;
3、空氣或其他氣體介質用安全閥，一般選用全啟式彈簧安全閥;
4、液化石油氣汽車槽車或液化石油氣鐵路罐車用安全閥，一般選用全啟式內裝安全閥;
5、采油井出口用安全閥，一般選用先導式安全閥;
6、蒸汽發電設備的高壓旁路安全閥，一般選用具有安全和控制雙重功能的先導式安全閥
7、若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥。當介質壓力達到開啟壓力的75%以上時，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性;
8、若介質溫度較高時，為了降低彈簧腔室的溫度，一般當封閉式安全閥使用溫度超過300℃及敞開式安全閥使用溫度超過350℃時，應選用帶散熱器的安全閥;
9、若安全閥出口背壓是變動的，其變化量超過開啟壓力的10%時，應選用波紋管安全閥;
10、若介質具有腐蝕性時，應選用波紋管安全閥，防止重要零件因受介質腐蝕而失效。
11、安全閥的安裝和維護應注意以下事項施工、安裝要點 1)、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。 2)、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗持續的時間符合GB 50243的要求. 1.各種安全閥都應垂直安裝。
12、安全閥出口處應無阻力，避免產生受壓現象。
13、安全閥在安裝前應專門測試，并檢查其密封性。
14、對使用中的安全閥應作定期檢查。
安裝要點：
設置要點
設置安全閥時應注意以下幾點：
(1)容器內有氣、液兩相物料時安全閥應裝在氣相部分。
(2)安全閥用于泄放可燃液體時，安全閥的出口應與事故貯罐相連。當泄放的物料是高溫可燃物時，其接收容器應有相應的防護設施。
(3)一般安全閥可就地放空，放空口應高出操作人員1米以上且不應朝向15米以內的明火地點、散發火花地點及高溫設備。室內設備、容器的安全閥放空口應引出房頂，并高出房頂2米以上。
(4)當安全閥入口有隔斷閥時，隔斷閥應處于常開狀態，并要加以鉛封，以免出錯。
進出口管道
(1)安全閥與鍋爐或壓力容器之間的連接管和管件的通孔，其截面積不得小于安全閥的進口截面積;如果幾個安全閥共用一個進口管道時，進口管道的流通截面積不小于安全閥的進口截面積之和。
(2)安全閥與鍋爐的汽包、聯箱之間～般不得裝設截止閥門，或取用蒸汽的引出管。安全閥與壓力容器之間～般不宜裝設截止閥門或其他引出管;對于盛裝毒性程度為極高、高度、中度危害，易燃、腐蝕、黏性介質或貴重介質的壓力容器，經使用單位主管壓力容器的技術負責人批準，并制定可靠的防范措施，方可在安全閥與壓力容器之間裝設截止閥。壓力容器正常運行期間，截止閥必須保持全開，加鉛封或鎖定。截止閥的結構和通徑，應不得妨礙安全閥的安全泄放。
(3)采用螺紋連接的彈簧式安全閥，要與帶有螺紋的短管相連接，而短管與簡體、集箱間要采用焊接連接。
(4)安全閥必須裝設排放管。排放管要盡量避免曲折和急轉彎，以盡量減少阻力。排放管要直通安全地點，并有足夠的流通截面積，保證排汽暢通。對于能相互作用產生化學反應的安全閥，不能共享一根排放管;當安全閥安裝在有腐蝕性、可燃?xì)怏w的設備上，排放時還應采取防腐蝕或防著火爆炸措施;當裝設安全閥的設備內為有毒介質，且該介質的蒸汽密度大于空氣密度時，從安全閥排出的介質及蒸汽要引入到密閉的系統中，并從封閉系統回收到生產中使用。
(5)安全閥排放管要固定，以免使安全閥產生過大的附加應力或引起振動。
(6)露天安裝的安全閥，要設有防止氣溫低于0oC時、閥內介質所含水分結冰而影響安全閥排放的可靠措施。
(7)安全閥介質結晶溫度高于最低環境溫度時，安全閥必須設有保溫夾套，并安裝保溫吹掃蒸汽，防止介質結晶堵塞安全閥，影響安全閥的正常動作性能。安全閥的進出口管道也必須設計成帶蒸汽保溫夾套管或者增加保溫蒸汽伴管，防止介質結晶堵塞管道。
維護
1、安全閥要有防止重錘自行移動的裝置和限制杠桿越軌的導架，彈簧式安全閥要有提升手把和防止隨便擰動調整螺釘?shù)难b置。
2、它應垂直安裝在鍋商、集箱的最高位置。在安全閥和鍋筒或集箱之間，不得裝有取用蒸汽的出口管和閥門。
3、安全閥與鍋爐的連接管，其截面積應不小于安全閥的進口截面積。如果幾個安全閥共同裝設在一根與鍋筒直接相連的短管上，短管的通路截面積應不步于所有安全閥排汽面積的1.25倍。
4、對于額定蒸汽壓力小于或等于3.82MPa的鍋爐，安全閥喉徑不應小于25mm;對于額定蒸汽壓力大于3.82MPa的鍋爐，安全閥喉徑不應小于20mm。
5、安全閥一般應裝設排汽管，排汽管應直通安全地點，并有足夠的截面積，保證排汽暢通。安全閥排氣管底部應裝有接到安全地點的疏水管，在排氣管和疏水管上都不允許裝設閥門。
6、壓力容器的安全閥最好直接裝在壓力容器本體的最高位置上。液化氣體貯罐的安全閥必須裝設在氣相部位。一般可用短管與容器連接，則此安全閥短管的直徑應不小于安全閥的閥徑。
7、安全閥與容器之間一般不得裝設閥門，對易燃易爆或黏性介質的容器，為了安全閥的清洗或更換方便，可裝設截止閥，該截止閥在正常操作時必須全開并加鉛封，避免亂動。
8、額定蒸發量大于0.5t/h的鍋爐，至少裝設兩個安全閥;額定蒸發量小于或等于0.5t/h的鍋爐，至少裝一個安全閥?？煞质绞∶浩鞒隹谔帯⒄羝^(guò)熱器出口處都必須裝設安全閥。
9、對易燃易爆或有毒介質的壓力容器，安全閥排出的介質必須有安全裝置和回收系統。杠桿式安全閥的安裝必須保持鉛垂位置，彈簧安全閥也最好垂直安裝，以免影響其動作。安裝時還應注意配合、零件的同軸度和應使各個螺栓均勻受力。
10、安全閥的出口應無阻力，避免背壓現象，若裝設排泄管，其內徑應大于安全閥的出口通徑，安全閥排除口應注意防凍，對盛裝易燃或有毒、劇毒介質的容器，排泄管應直通室外安全地點或有進行妥善處理的設施，排泄管不準裝設任何閥門。
11、新裝安全閥應附有產品合格證，安裝前要進行復校，加以鉛封并出具安全閥校驗。
12、承壓設備與安全閥之間不得裝有任何閥門，對盛易燃、易爆、有毒或粘性介質的容器，為便于更換、清洗，可裝截止閥，其結構和通徑尺寸不應妨礙安全閥的正常運行。正常運行時，截止閥必須全開并加鉛封。
安全閥屬于自動閥類，主要用于鍋爐、壓力容器和管道上，控制壓力不超過規定值，對人身安全和設備運行起重要保護作用。

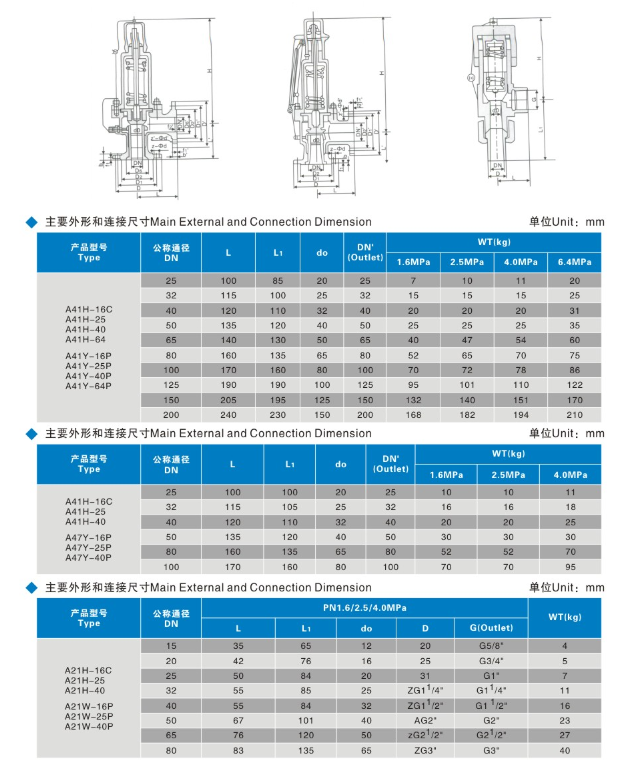

結構示意圖：
