工作原理

　　蝶閥是用圓盤式啟閉件往復回轉90°左右來開啟、關閉或調節介質流量的一種閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小、驅動力矩小、操作簡便、迅速，并且還可以同時具有良好的流量調節功能和關閉密封特性，是近十幾年來發展最快的閥門品種之一。蝶閥的使用非常廣泛。其使用的品種和數量仍在繼續擴大，并向高溫、高壓、大口徑、高密封性、長壽命、優良的調節特性，以及一閥多功能發展。其可靠性及其他性能指標均達到較高水平。

　　隨著防化學腐蝕的合成橡膠在蝶閥上的應用，蝶閥的性能得以提高。由于合成橡膠具有耐腐蝕、抗沖蝕、尺寸穩定、回彈性好、易于成形、成本低廉等特點，并可以根據不同的使用要求選擇不同性能的合成橡膠，以滿足蝶閥的使用工況條件。

　　由于聚四氟乙烯(PTFE)具有耐腐蝕性強、性能穩定、不易老化、摩擦系數低、易于成形、尺寸穩定，并且可以通過填充、添加適當?shù)牟牧细纳破渚C合性能，得到強度更好、摩擦系數更低的蝶閥密封材料，克服了合成橡膠的局限性，因而以聚四氟乙烯為代表的高分子聚合材料及其填充改性材料，在蝶閥上得到了廣泛的應用，從而使蝶閥的性能得到進一步的提高，制造出了溫度、壓力范圍更廣，密封性能可靠，使用壽命更長的蝶閥。

　　為了滿足高低溫度、強沖蝕、長壽命等工業應用的使用要求，金屬密封蝶閥得到了很大的發展。隨著耐高溫、耐低溫、耐強腐蝕、耐強沖蝕、高強度合金材料在蝶閥中的應用，使金屬密封蝶閥在高低溫度、強沖蝕、長壽命等工業領域得到了廣泛的應用，出現了大口徑(9~750mm)、高壓力(42.0MPa)、寬溫度范圍(-196~606℃)的蝶閥，從而使蝶閥的技術達到一個全新的水平。

　　蝶閥在完全開啟時，具有較小的流阻。當開啟在大約15°~70°之間時，又能進行靈敏的流量控制，因而在大口徑的調節領域，蝶閥的應用非常普遍。

　　由于蝶閥蝶板的運動帶有擦拭性，故大多數的蝶閥可用于帶懸浮固體顆粒的介質。依據密封件的強度，也可用于粉狀和顆粒狀介質。

　　蝶閥適用于流量調節。由于蝶閥在管中的壓力損失比較大，大約是閘閥的三倍，因此在選擇蝶閥時，應充分考慮管路系統受壓力損失的影響，還應考慮關閉時蝶板承受管路介質壓力的強度。此外，還必須考慮在高溫下彈性閥座材料所承受工作溫度的限制。

　　蝶閥的結構長度和總體高度較小，開啟和關閉速度較快，且具有良好的流體控制特性。蝶閥的結構原理最適合于制作大口徑閥門。當要求蝶閥作控制流量使用時，最重要的是正確選擇蝶閥的規格和類型，使之能恰當?shù)?、有效地工作?/p>

　　通常，在節流、調節控制與泥漿介質中，要求結構長度短、啟閉速度快、低壓截止(壓差小)，推薦選用蝶閥。在雙位調節、縮徑的通道、低噪聲、有氣穴和汽化現象、向大氣少量滲漏、具有磨蝕性介質時，可選用蝶閥。在特殊工況條件下節流調節，或要求密封嚴格、磨損嚴重、低溫(深冷)等工況條件下。

結構

　　主要由閥體、閥桿、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。

特點

　　1、蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。

　　2、蝶閥可以運送泥漿，在管道口積存液體最少。 低壓下，可以實現良好的密封。 調節性能好。

　　3、蝶板的流線型設計，使流體阻力損失小，可謂是一種節能型產品。

　　4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。

　　5、 連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。

　　驅動形式有手動、蝸輪傳動、電動、 氣動、液動、電液聯動等執行機構，可實現遠距離控制和自動化操作。

優點

　　1、啟閉方便迅速、省力、流體阻力小，可以經常操作。

　　2、結構簡單，外形尺寸小，結構長度短，體積小，重量輕，適用于大口徑的閥門。

　　3、可以運送泥漿，在管道口積存液體最少。

　　4、低壓下，可以實現良好的密封。

　　5、調節性能好。

　　6、全開時閥座通道有效流通面積較大，流體阻力較小。

　　7、啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力。

　　8、密封面材料一般采用橡膠、塑料、故低壓密封性能好。

　　9、安裝方便。

　　10、操作靈活省力，可選擇手動、電動、氣動、液壓方式。

缺點

　　1、使用壓力和工作溫度范圍小。

　　2、密封性較差。

　　蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。

　　按密封形式可軟密封型和硬密封型兩種。軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。

　　按連接型式可分為法蘭連接和對夾式連接;按傳動方式可分為手動、齒輪傳動、氣動、液動和電動幾種。

主要分類

按驅動方式分

　　(1)電動蝶閥

　　(2)氣動蝶閥

　　(3)液動蝶閥

　　(4)手動蝶閥

按結構形式分：

　　(1)中心密封蝶閥

　　(2)單偏心密封蝶閥

　　(3)雙偏心密封蝶閥

　　(4)三偏心密封蝶閥

密封面材質分：

　　(1)軟密封蝶閥。

　　1)密封副由非金屬軟質材料對非金屬軟質材料構成。

　　2)密封副由金屬硬質材料對非金屬軟質材料構成。

　　(2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。

按密封形式分：

　　(1)強制密封蝶閥。

　　1)彈性密封蝶閥：密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生。

　　2)外加轉矩密封蝶閥：密封比壓由外加于閥門軸上的轉矩產生。

　　(2)充壓密封蝶閥：密封比壓由閥座或閥板上的彈件密封元件充壓產生。

　　(3)自動密封蝶閥：密封比壓由介質壓力自動產生。

按工作壓力分：

　　(1)真空蝶閥。工作壓力低于標堆大氣壓的蝶閥。

　　(2)低壓蝶閥。公稱壓力PN<1.6MPa的蝶閥。

　　(3)中壓蝶閥。公稱壓力PN為2.5--6.4MPa的蝶閥。

　　(4)高壓蝶閥。公稱壓力PN為10.0--80.0MPa的蝶閥。

　　(5)超高壓蝶閥。公稱壓力PN>100MPa的蝶閥。

按工作溫度分：

　　(1)高溫。t>450 °C的蝶閥。

　　(2)中溫蝶閥。120 C

　　(3)常溫蝶閥。一40C

　　(4)低溫蝶閥。一100

　　(5)超低溫蝶閥。t<一100 °C的蝶閥。

按連接方式分：

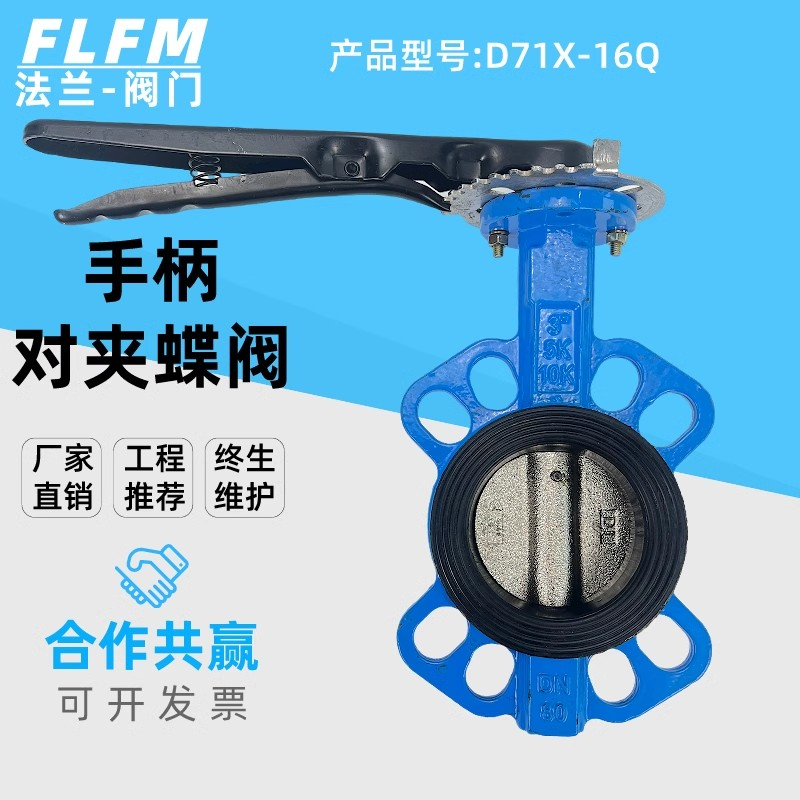

　　1、對夾式蝶閥

　　對夾式蝶閥的蝶板安裝于管道的直徑方向。閥門則呈全開狀態。

　　對夾式蝶閥結構簡單、體積小、重量輕。蝶閥有彈性密封和金屬密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

　　2、法蘭式蝶閥

　　法蘭式蝶閥為垂直板式結構，閥桿為整體式金屬硬密封閥門的密封圈

　　為柔性石墨板與不銹鋼板復合式結構，安裝在閥體上，蝶板密封面堆焊不銹鋼。軟密封閥門的密封圈為丁腈橡膠材質，是安裝在蝶板上的。

　　3、凸耳式蝶閥

　　4、焊接式蝶閥

　　焊接式蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程中介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。

　　電動調節蝶閥屬于電動閥門和電動調節閥中的一個品種。連接方式主要有：法蘭式和對夾式，是工業自動化控制領域中的重要執行單元。電動調節蝶閥安裝要點兩大分析：安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。電動調節蝶閥安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗。合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。電動調節蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式;按密封形式可分為軟密封型和硬密封型兩種;軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。

功能用途

　　蝶閥全開到全關通常是小于90° ，蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。工業專用蝶閥的特點：能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。
