作用

蒸汽疏水閥的基本作用是將蒸汽系統中的空氣及冷的不凝氣體和蒸汽使用后產生的冷凝水盡快排出；同時自動防止蒸汽的泄露。疏水閥的品種很多，各有不同的性能。選用疏水閥時，首先應選其特性能滿足蒸汽加熱設備的最佳運行，然后才考慮其他客觀條件，這樣選擇你所需要的疏水閥才是正確和有效的 。

原理

1、采用軋裝閥機械(新SCCV開關方式)，具有優良的密封性和耐久性。
2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。使得國內眾多疏水閥廠家的仿造，使生產技術進一步提高。

執行標準

國內生產疏水閥的廠家比較多，連接尺寸也大多不統一。主要分以下幾個大類：以JB/T2203－1999《疏水閥結構長度》為主的通用類。國內大多數疏水閥生產廠家均按本標準設計生產。如疏水閥最大公稱通徑為 DN500，浮球式疏水閥最大公稱通徑DN600。根據疏水閥規格及掌握的資料來看，疏水閥最大公稱通徑為 DN500，浮球式疏水閥最大公稱通徑DN600。

如何選型

1、 損失最小。
2、 壽命長，性能可靠。
3、 能排出空氣。
4、 能排出二氧化碳?xì)怏w。
5、 耐腐蝕。
6、 能在背壓下工作，高壓回水。
7、 能防污物堵塞。
8、 能水擊的疏水閥

特征

機械型疏水閥

浮桶式疏水閥
1）優點：動作準確、排放量大、抗水擊能力強。
2）缺點：排除空氣能力差、體積大、有凍結的可能。
3）適用場合：適用于大型蒸汽加熱設備。
倒吊桶式疏水閥
1）優點：自動排除不凝氣體、能排除飽和水排水能力大抗水擊能力強。
2）缺點：有凍結的可能。
3）適用場合：適用于大型蒸汽加熱設備。
杠桿浮球式疏水閥
1）優點：能連續排除凝結水和排飽和水（內置熱靜力排冷空氣裝置）。
2）缺點：體積大、抗水擊能力差、排除凝結水時有蒸汽卷入。
3）適用場合：適用于大型蒸汽加熱設備。
自由浮球式疏水閥
1）優點：排量大、排除空氣性能好、能連續排除凝結水、體積小、結構簡單、浮球和閥座易交換。
2）缺點：抗水擊能力較差、排除凝結水時有蒸汽卷入。
3）適用場合：適用于大型蒸汽加熱設備。

熱靜力型疏水閥

波紋管式疏水閥
1）優點：排量大、排除空氣性能好、不泄漏蒸汽、不會凍結、可控制凝結水溫度、體積小。
2）缺點：應遲鈍、不能適應負荷的突變及蒸汽壓力變化、不能用于過熱蒸汽、抗水擊能力差。
3）適用場合：只適用于低壓場合。
圓板雙金屬式疏水閥
1）優點：排量大、排除空氣性能良好、不會凍結、動作噪聲小、無閥瓣賭賽事故、抗水擊能力強、可利用凝結水的顯熱。
2）缺點：很難適應負荷的急劇變化。
3）適用場合：使用中雙金屬的特性有變化。

熱動力型疏水閥

脈沖式疏水閥
1）優點：體積小、重量輕、排除空氣性能良好、不易凍結、可用于過熱蒸汽。
2）缺點：不適用于大排量、泄漏蒸汽、易有故障、背壓允許度低（背壓限制在30%）。
3）適用場合：適用于蒸汽管道及一般場合的蒸汽加熱設備排除凝結水。
圓盤式疏水閥
1）優點：結構簡單、體積小、重量輕、不易凍結、維修簡單、可用于過熱蒸汽、抗水擊能力強。
2）缺點：動作噪聲大、背壓允許度低（背壓限制在50%）、不能在低壓（0.03MPa以下）使用、蒸汽有泄漏、不適合于大排量。
3）適用場合：適用于蒸汽管道及一般場合的蒸汽加熱設備排除凝結水。

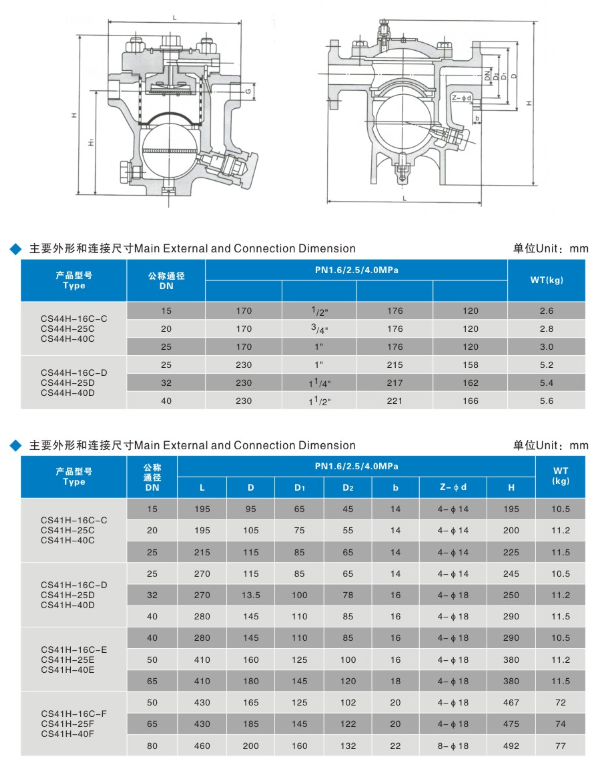

結構示意圖
